Химические процессы Li-ion аккумуляторов

Революцию в развитии перезаряжаемых литиевых аккумуляторов произвело сообщение о том, что в Японии разработаны аккумуляторы с отрицательным электродом из углеродных материалов. Углерод оказался весьма удобной матрицей для интеркаляции лития.

Для того чтобы напряжение аккумулятора было достаточно большим, японские исследователи использовали в качестве активного материала положительного электрода оксиды кобальта. Литерованный оксид кобальта имеет потенциал около 4 В относительно литиевого электрода, поэтому рабочее напряжение Li-ion аккумулятора имеет характерное значение 3 В и выше.

При разряде Li-ion аккумулятора происходят деинтеркаляция лития из углеродного материала (на отрицательном электроде) и интеркаляция лития в оксид (на положительном электроде). При заряде аккумулятора процессы идут в обратном направлении. Следовательно, во всей системе отсутствует металлический (нуль-валентный) литий, а процессы разряда и заряда сводятся к переносу ионов лития с одного электрода на другой. Поэтому такие аккумуляторы получили название "литий-ионных", или аккумуляторов типа кресла-качалки.

Процессы на отрицательном электроде Li-ion аккумулятора. Во всех Li-ion аккумуляторах, доведенных до коммерциализации, отрицательный электрод изготавливается из углеродных материалов. Интеркаляция лития в углеродные материалы представляет собой сложный процесс, механизм и кинетика которого в существенной степени зависят от природы углеродного материала и природы электролита.

Углеродная матрица, применяемая в качестве анода, может иметь упорядоченную слоистую структуру, как у природного или синтетического графита, неупорядоченную аморфную или частично упорядоченную (кокс, пиролизный или мезофазный углерод, сажа и др.). Ионы лития при внедрении раздвигают слои углеродной матрицы и располагаются между ними, образуя интеркалаты разнообразных структур. Удельный объем углеродных материалов в процессе интеркаляции-деинтеркаляции ионов лития меняется незначительно.

Кроме углеродных материалов в качестве матрицы отрицательного электрода изучаются структуры на основе олова, серебра и их сплавов, сульфиды олова, фосфориды кобальта, композиты углерода с наночастицами кремния.

Процессы на положительном электроде Li-ion аккумулятора. Если в первичных литиевых элементах применяются разнообразные активные материалы для положительного электрода, то в литиевых аккумуляторах выбор материала положительного электрода ограничен. Положительные электроды литий-ионных аккумуляторов создаются исключительно из литированных оксидов кобальта или никеля и из литий-марганцевых шпинелей.

В настоящее время в качестве катодных материалов все чаще применяются материалы на основе смешанных оксидов или фосфатов. Показано, что с катодами из смешанных оксидов достигаются наилучшие характеристики аккумулятора. Осваиваются и технологии покрытий поверхности катодов тонкодисперсными оксидами.

При заряде Li-ion аккумулятора происходят реакции:
на положительных пластинах:

LiCoO2 > Li1-xCoO2 + xLi+ + xe-

на отрицательных пластинах:

С + xLi+ + xe- > CLix

При разряде происходят обратные реакции. Процесс заряда демонстрируется рисунком.

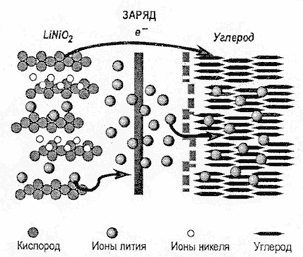

Процесс заряда литий-ионного (Li-ion) аккумулятора

Рис.1. Процесс заряда литий-ионного (Li-ion) аккумулятора
