Эффект памяти аккумулятора

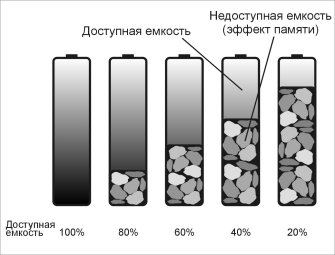

При эксплуатации герметичного Ni-Cd аккумулятора отмечается феномен, который долгие годы вызывал беспокойство пользователей этих источников тока. Феномен получил название - эффект памяти.

Первоначально его наблюдали при специфических режимах циклирования - с малой глубиной разряда (не более 30% от состояния полной заряженности) аккумулятора. В результате такой эксплуатации на разрядной кривой аккумулятора возникала вторая площадка более низкого напряжения, и емкость, которую можно было снять до момента достижения 1В, понижалась. При увеличении продолжительности циклирования в этом режиме площадка пониженного напряжения увеличивалась (сдвигалась влево).

Впоследствии любое уменьшение разрядного напряжения, наблюдаемое при длительном циклировании на небольшую глубину, стали называть "эффектом памяти", хотя механизмы, приводящие к такому эффекту, могли различаться. Так как вопрос об "эффекте памяти" возникает у большинства потребителей источников тока разных систем, мы хотим обратить особое внимание на ...

Способы контроля заряда аккумуляторов

Основная проблема, которая возникает при заряде аккумуляторов, состоит в поиске параметра, измерения которого позволили бы с достаточной точностью определить состояние полного заряда.

В ходе заряда герметичных щелочных аккумуляторов меняется несколько параметров: напряжение, температура, внутреннее давление. Характер их изменений в процессе заряда герметичного никель-кадмиевого аккумулятора изображен на рисунке 1. Эти параметры обеспечивают различную чувствительность и имеют разные ограничения при использовании. Характер изменения указанных параметров у никель-металлгидридных аккумуляторов похож, но они более чувствительны к перегреву при перезаряде ...

Аккумуляторные батареи с шиной SMBus

SMBus - наиболее совершенная из всех систем, так как является стандартом для портативных электронных устройств и использует единый стандартный протокол обмена данными. SMBus представляет из себя 2-проводной интерфейс, посредством которого простые микросхемы системы электропитания могут обмениваться данными с системой. По одному проводу передаются данные, по другому - сигналы синхронизации (рисунок 2). Основу этой шины составляет архитектура шины I2C. Разработанная фирмой Philips, шина I2C представляет собой синхронную многоточечную систему двунаправленного обмена данными, действующую при частоте синхронизации 100 кГц.

Системная архитектура разумных аккумуляторных батарей, используемая в настоящее время, была стандартизована компаниями Duracell/Intel еще в 1993 г. До этого производители портативных компьютеров разрабатывали собственные умные батареи. На основе новой спецификации был построен универсальный интерфейс, что к тому же позволило обойти отдельные препятствия, связанные с патентованной интеллектуальной собственностью.

Первые образцы аккумуляторных батарей с SMBus имели проблемы: электронные схемы не обеспечивали обработки данных с достаточной точностью, не обеспечивалось отображение как значения тока, так и ...

Аккумуляторные батареи с 1-проводным интерфейсом 1-Wire

Системы с 1-проводным интерфейсом 1-Wire принадлежат к наиболее простым, и обмен данными в них реализовывается по одному проводу. Аккумуляторная батарея со встроенной системой с 1-проводным интерфейсом 1-Wire имеет только три вывода: положительный, отрицательный и вывод информации. Некоторые производители в целях безопасности вывод датчика температуры делают отдельно

Современные батареи с 1-проводным интерфейсом 1-Wire хранят специфические данные об аккумуляторе и отслеживают его температуру, напряжение, ток, степень заряда. Из-за простоты и относительно низкой цены они нашли широкое применение для аккумуляторов мобильных телефонов, портативных радиостанций.

Большинство аккумуляторных батарей с 1-проводным интерфейсом 1-Wire не имеют общего форм-фактора, не стандартизованы в них и способы измерения состояния аккумулятора. Все это в целом порождает проблему концепции универсального зарядного устройства. Кроме того, батареи с 1-проводным интерфейсом 1-Wire позволяют определять состояние аккумулятора только в том случае, если батарея установлена в специально разработанное под эту систему зарядное устройство.

Устройство умного аккумулятора

Обычная батарея аккумуляторов говорить не умеет, она - немая, т.к. по ней очень сложно определить степени ее заряда, или ее состояние. Пользователю остается только рассчитывать, что аккумулятор отключенный от зарядного устройства исправно выполнит свои функции.

В последнее время все более широкое распространение получают так называемые разумные аккумуляторы (батареи). Внутри батареи установлен микрочип, способный обмениваться информацией с заряжающим устройством и выдавать пользователю статистические данные об аккумуляторе. Обычно такие аккумуляторные батареи применяются для питания ноутбуков, сотовых телефонов и видеокамер, а также некоторых типов оборудования медицинского и военного предназначения.

Существуют разные типы разумных аккумуляторных батарей ...

Литиевые (Li) аккумуляторы

Первичные элементы с литиевым (Li) анодом появились в начале 70-х годов 20-го века и быстро нашли применение благодаря высокой удельной энергии и другим достоинствам. Таким образом, было осуществлено давнее стремление создать химический источник тока с наиболее активным восстановителем - литием, что позволило резко увеличить как рабочее напряжение источника тока, так и его удельную энергию.
Если разработка первичных элементов с литиевым анодом завершилась относительно быстрым успехом и такие элементы прочно заняли свое место как источники питания портативной аппаратуры, то создание Li аккумуляторов натолкнулось на принципиальные трудности, разрешение которых заняло более ...

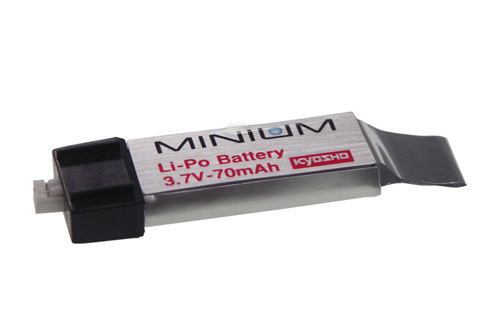

Литий-полимерные (Li-pol) аккумуляторы

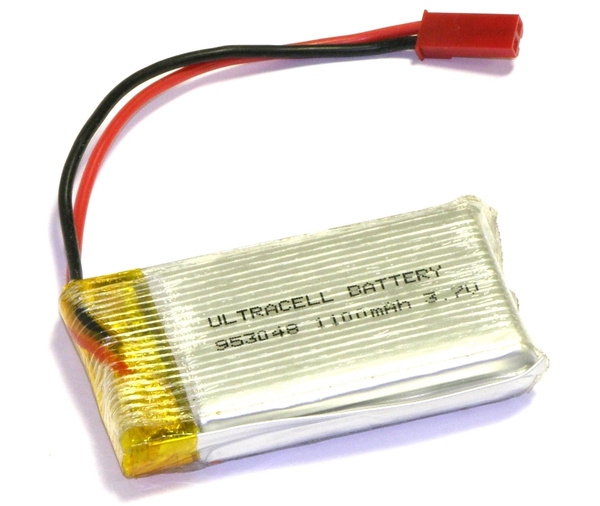

Возможность замены жидкого органического электролита на полимерный, при котором должна снизиться вероятность его утечек и увеличиться безопасность работы литий-ионного аккумулятора, изучалась с самого начала коммерциализации этих источников тока.

В основе идеи литий-полимерного аккумулятора (Li-pol) лежит открытое явление перехода некоторых полимеров в полупроводниковое состояние в результате внедрения в них ионов электролита. Проводимость полимеров при этом увеличивается более чем на порядок. Усилия исследователей были направлены на поиск полимерных электролитов как для литий-ионных аккумуляторов, так и для аккумуляторов с металлическим литием, теоретически возможная плотность энергии которых в несколько раз ...

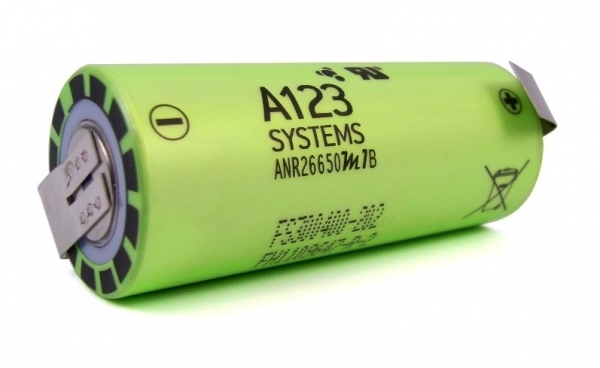

Li-ion аккумуляторы

Наиболее часто в мобильных устройствах (ноутбуки, мобильные телефоны, КПК и другие) применяют литий-ионные (Li-ion) аккумуляторы. Это связано с их преимуществами по сравнению с широко использовавшимися ранее никель-металлгидридными (Ni-MH) и никель-кадмиевыми (Ni-Cd) аккумуляторами.

У Li-ion аккумуляторов значительно лучшие параметры. Однако следует учитывать, что Ni-Cd аккумуляторы имеют одно важное достоинство: способность обеспечивать большие токи разряда. Это свойство не является критически важным при питании ноутбуков или сотовых телефонов (где доля Li-ion доходит до 80% и их доля становится все больше и больше), но существует достаточно много устройств, потребляющих большие токи, например ...

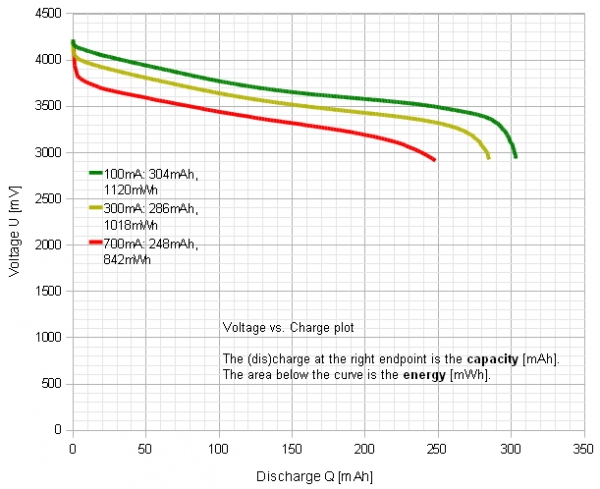

Характеристики Li-ion аккумуляторов

Современные Li-ion аккумуляторы имеют высокие удельные характеристики: 100-180 Втч/кг и 250-400 Втч/л. Рабочее напряжение - 3,5-3,7 В.

Если еще несколько лет назад разработчики считали достижимой емкость Li-ion аккумуляторов не выше нескольких ампер-часов, то сейчас большинство причин, ограничивающих увеличение емкости, преодолено и многие производители стали выпускать аккумуляторы емкостью в сотни ампер-часов.

Современные малогабаритные аккумуляторы работоспособны при токах разряда до 2 С, мощные - до 10-20С. Интервал рабочих температур: от -20 до +60 °С. Однако многие производители уже разработали аккумуляторы, работоспособные при -40 °С. Возможно расширение температурного интервала в область более высоких температур.

Саморазряд Li-ion аккумуляторов составляет 4-6 % за первый месяц, затем - существенно меньше: за 12 месяцев аккумуляторы теряют 10-20% запасенной емкости. Потери емкости у Li-ion аккумуляторов в несколько раз меньше, чем у никель-кадмиевых аккумуляторов, как при 20 °С, так и при 40 °С. Ресурс-500-1000 циклов.

Устройства защиты Li-ion аккумуляторных батарей

Li-ion аккумуляторные батареи коммерческого назначения имеют наиболее совершенную защиту среди всех типов батарей.

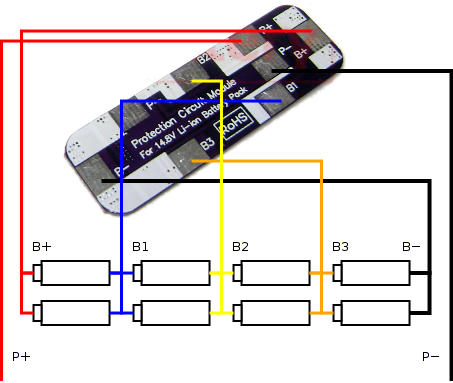

Как правило в схеме защиты Li-ion батарей используется ключ на полевом транзисторе, который при достижении на элементе батареи напряжения 4,30 В открывается и тем самым прерывает процесс заряда. Кроме того, имеющийся термопредохранитель при нагреве батареи до 90 °С отсоединяет цепь ее нагрузки, обеспечивая таким образом ее термальную защиту. Но и это не все.

Некоторые аккумуляторы имеют выключатель, который срабатывает при ...
